数控重型卧式车床

机床概述

数控重型卧式车床系列，适用于加工高速钢、硬质合金钢等材质的工件，对黑色金属、有色金属和部分非金属的轴类、轧辊类和盘类零件，进行车削外圆、端面、切槽、切断、镗孔、螺纹、曲面和圆锥面等工艺。机床床身采用整体三导轨，拖板与床身导轨之间采用贴塑结构，伸缩式钢板防护罩全封闭防护，机床采用下排屑方式，排屑方便，刀架横向采用滚珠丝杠，纵向采用高精度齿条及双齿棒消隙结构，提高了刀架的传动精度。机床还具有单独油泵，强制润滑，以及快速移动、终端保险等功能。转速、进给量和功率特性等设计合理，均能很好地满足多种零件的粗精加工需要。
   我公司设计研发的CG61--系列重型卧式车床，主轴箱重新设计和优化，利用三维建模和模拟运动后的主轴箱运转更加稳定，换挡变速更加平顺，档位更加丰富，转速范围进一步扩大。
   其次，自动走刀系统的集成。变频器和伺服电机的使用促使了机床自动化水平的提高，同时进一步提高了机床精度，降低了故障率，提高了操作的安全性和便捷性。
   本机床承载能力大、刚形强、外形美观、操作方便能够车削各种零件的内外圆柱面、端面、圆弧等成型表面，是加工各类轧辊的理想设备。

电话：0532-83205888 传真：0532-83205777

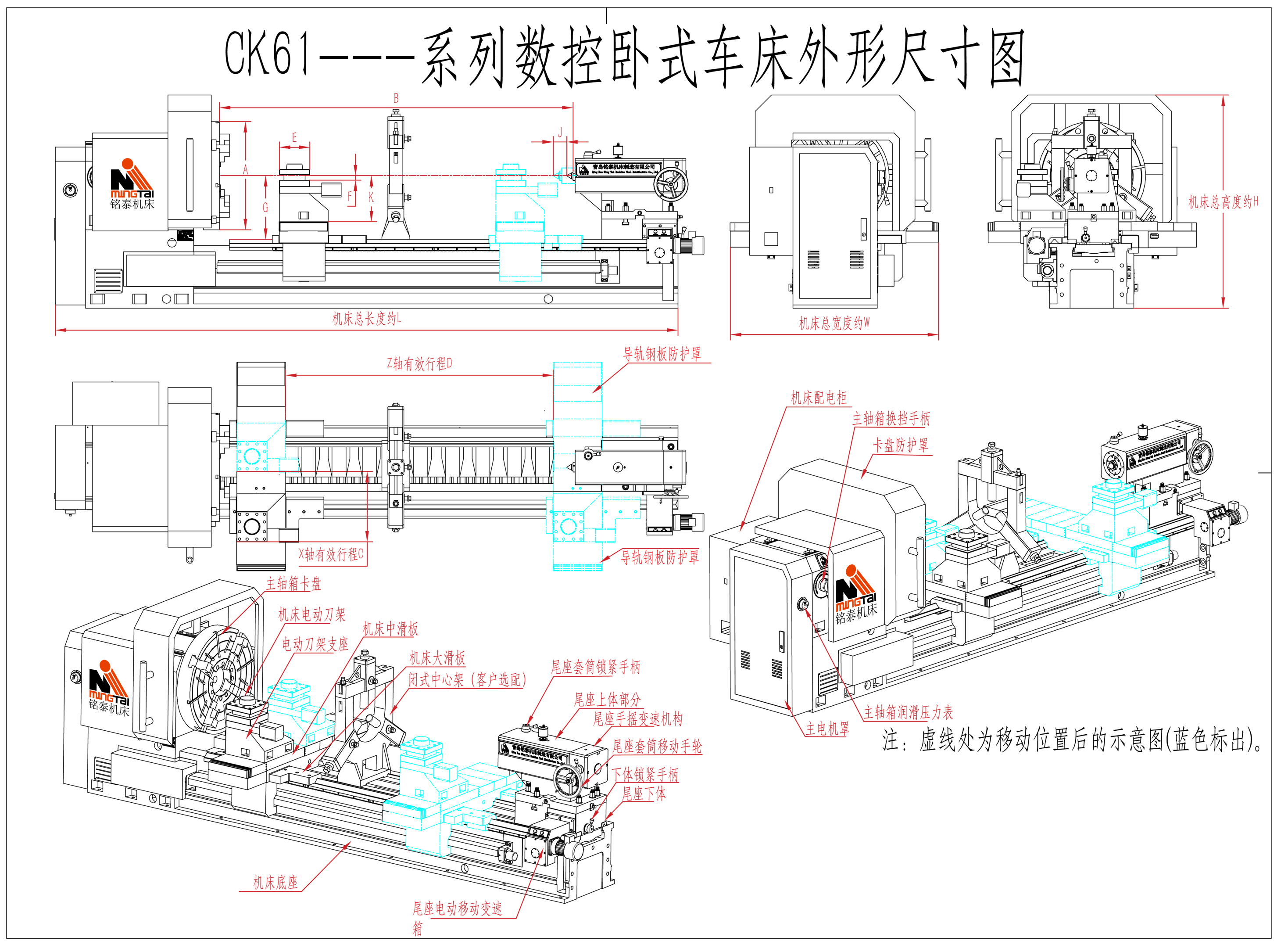

外型尺寸

CK61---系列重型数控卧式车床选型尺寸表

名称/型号	单位/符号	CK61160	CK61200	CK61250	CK61315	CK61400	CK61500
基本参数
生产品牌		铭泰机床	铭泰机床	铭泰机床	铭泰机床	铭泰机床	铭泰机床
床身导轨形式		矩形三导轨	矩形三导轨	矩形三导轨	矩形三导轨	矩形三导轨	矩形三导轨
床身回转直径G*2	mm	φ1600mm	φ2000mm	φ2500mm	φ3150mm	φ4000mm	φ5000mm
刀架回转直径K*2	mm	φ1250mm	φ1600mm	φ2000mm	φ2500mm	φ3500mm	φ4000mm
床身导轨宽度	mm	1600mm	1800mm	2000mm	2000mm	2200mm	2500mm
卡盘直径A	mm	φ1250mm四爪单动	φ1600mm四爪单动	φ2000四爪单动	φ2700mm四爪单动	φ3000mm四爪单动	φ4000mm四爪单动
卡爪座长度H	mm	250mm重型卡爪座	320mm重型卡爪座	320mm重型卡爪座	320mm重型卡爪座	320mm重型卡爪座	320mm重型卡爪座
最大加工长度B	mm	8000mm	10000mm	10000mm	10000mm	15000mm	20000mm
工件重量(承重)	T	20T	25T	32T	40T	50T	63T
主轴直径	mm	φ260mm	φ300mm	φ300mm	φ320mm	φ360mm	φ400mm
主轴级数	级	3级	3级	3级	3级	3级	6级
主轴转速	r/min	5~165r/min	2~165r/min	1~92r/min	1~92r/min	1~60r/min	0.5~80r/min
主轴顶尖规格		公制120 1:7	公制120 1:7	公制120 1:7	公制120 1:7	公制160 1:7	公制160 1:7
X轴行程C	mm	50-800mm	100-1000mm	100-1250mm	150-1580mm	200-2000mm	200-2500mm
Z轴行程D	mm	2000-8000mm	2000-10000mm	2500-10000mm	2500-10000mm	3000-15000mm	3000-20000mm
X轴快速	mm/min	2500mm/min	2500mm/min	2500mm/min	2000mm/min	2000mm/min	2000mm/min
Z轴快速	mm/min	3000mm/min	3000mm/min	3000mm/min	2500mm/min	2500mm/min	2500mm/min
刀架形式		300电动刀台	300电动刀台	300电动刀台	300电动刀台	300电动刀台	300电动刀台
压刀尺寸F	mm	60*60mm	70*70mm	70*70mm	80*80mm	80*80mm	80*80mm
尾座主轴直径	mm	φ290mm	φ290mm	φ320mm	φ320mm	φ360mm	φ410mm
尾座套筒行程J	mm	300mm	300mm	300mm	300mm	300mm	300mm
尾座移动方式		电动	电动	电动	电动	电动	电动
尾座顶尖规格		公制120 1:7	公制120 1:7	公制120 1:7	公制120 1:7	公制120 1:7	公制160 1:7
单刀架最大切削力	KN	60KN	80KN	80KN	80KN	100KN	150KN
花盘最大切削力	KN/m	25KN/m	35KN/m	43KN/m	55KN/m	90KN/m	233KN/m
总切削力	KN	65KN	90KN	110KN	120KN	160KN	210KN
数控系统		西门子828D	西门子828D	西门子828D	西门子828D	西门子828D	西门子828D
电机参数
主电机功率(DC)	KW	45KW(按加工长度5000mm)	55KW(按加工长度5000mm)	75KW(按加工长度5000mm)	75KW(按加工长度5000mm)	90KW(按加工长度5000mm)	128KW(按加工长度5000mm)
润滑电机功率	KW	0.37KW	0.55KW	0.55KW	0.55KW	0.55KW	0.55KW
				精度参数
机床圆柱度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
机床平面度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
机床粗糙度	Ra	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2
外形尺寸LWH	mm	约920026502300mm	约960032002600mm	约1000036002800mm	约1100040003700mm	约1120050004700mm	约1150055005150mm
机床重量	T	约30T	约35T	约45T	约50T	约55T	约65T

参数尺寸

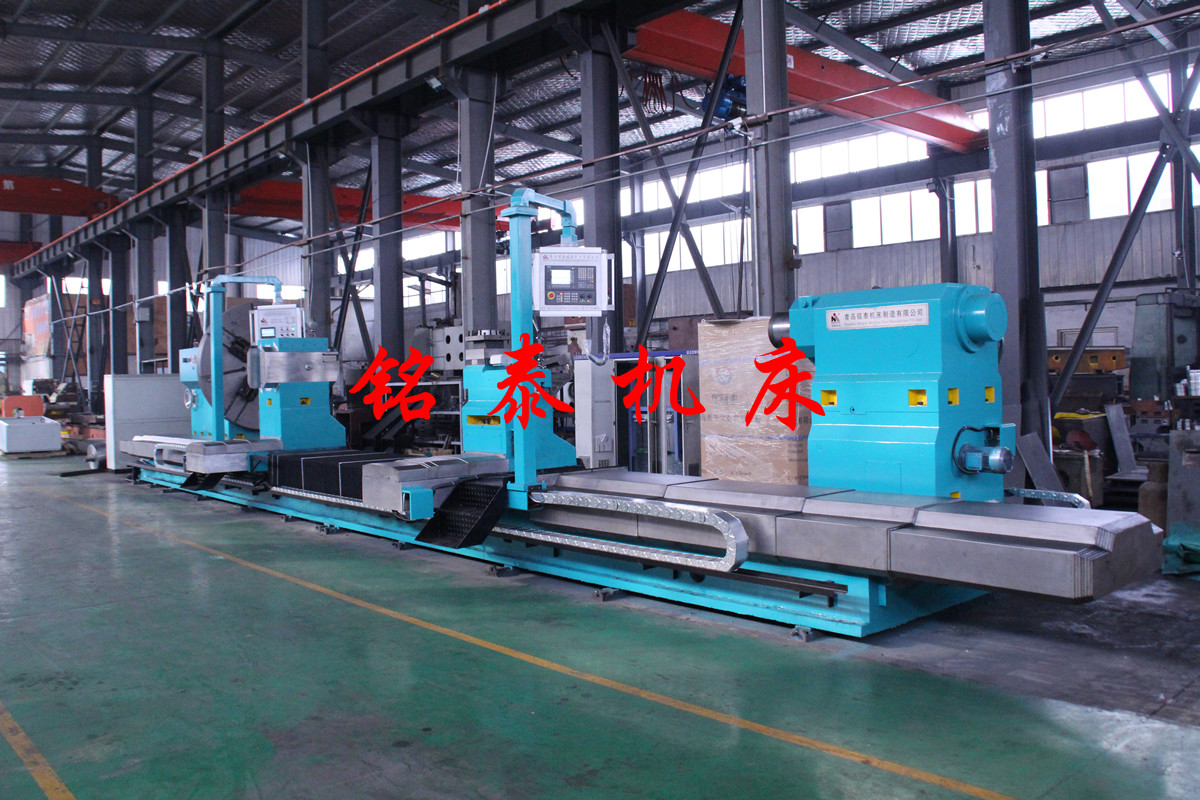

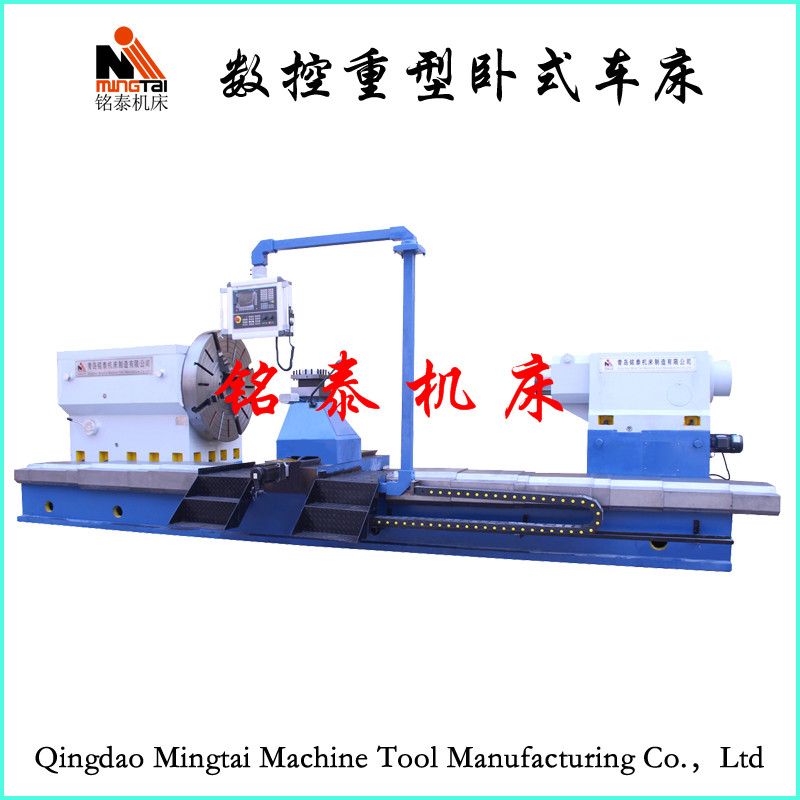

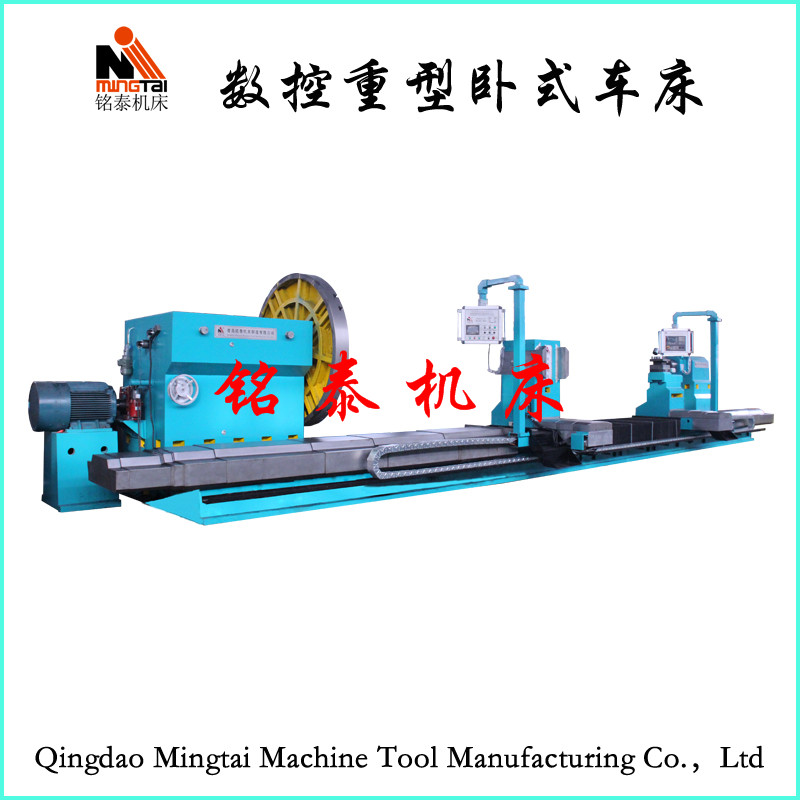

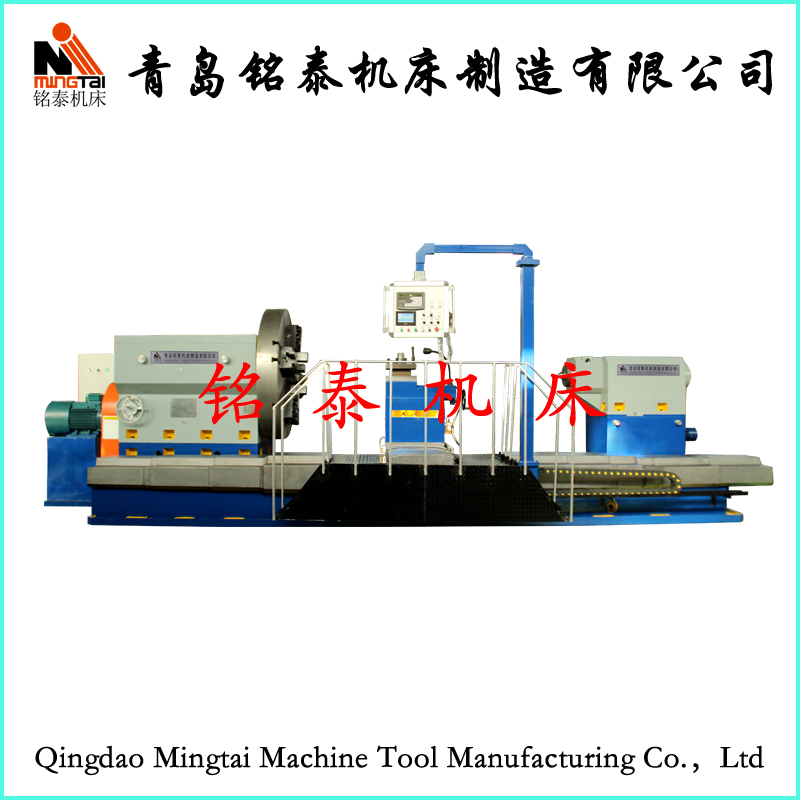

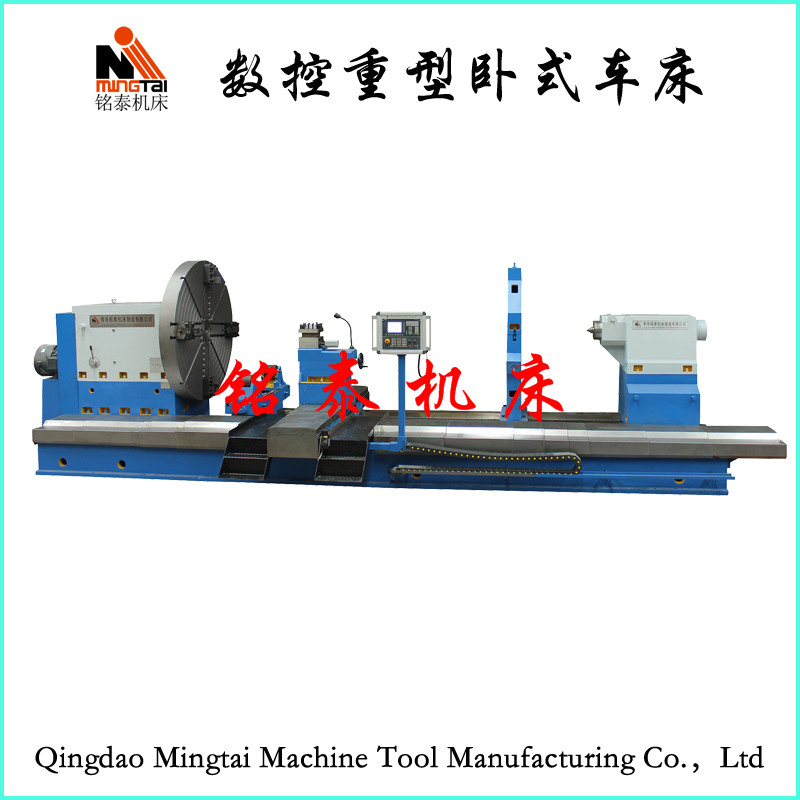

产品实拍
