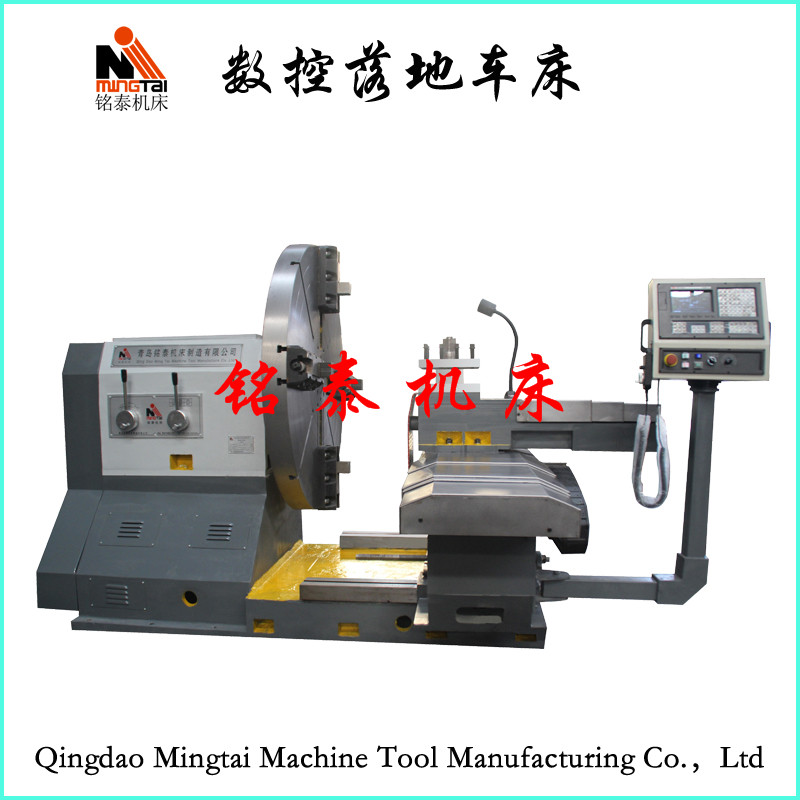

数控大型落地车床

机床概述

大型落地车床系列产品，主要承担各种车削工作，能够车削多种零件的端面、外圆、内孔、切槽等工艺。机床主轴采用三支承结构，具有很好的刚度；机床采用下排屑方式，排屑方便。机床还具有单独油泵，强制润滑，以及快速移动、终端保险等功能。转速、进给量和功率特性等设计合理，均能很好地满足多种零件的粗精加工需要。
   我公司设计研发的CW--系列落地车床，主轴箱重新设计和优化，利用三维建模和模拟运动后的主轴箱运转更加稳定，换挡变速更加平顺，档位更加丰富，转速范围进一步扩大。
   其次，自动走刀系统的集成。变频器和伺服电机的使用促使了机床自动化水平的提高，同时进一步提高了机床精度，降低了故障率，提高了操作的安全性和便捷性。
   本机床承载能力大、刚形强、外形美观、操作方便能够车削各种零件的内外圆柱面、端面、圆弧等成型表面，是加工各种轮胎磨具及大平面盘类、各种法兰管件阀门、压力容器、矿山机械、环类零件理想设备。

电话：0532-83205888 传真：0532-83205777

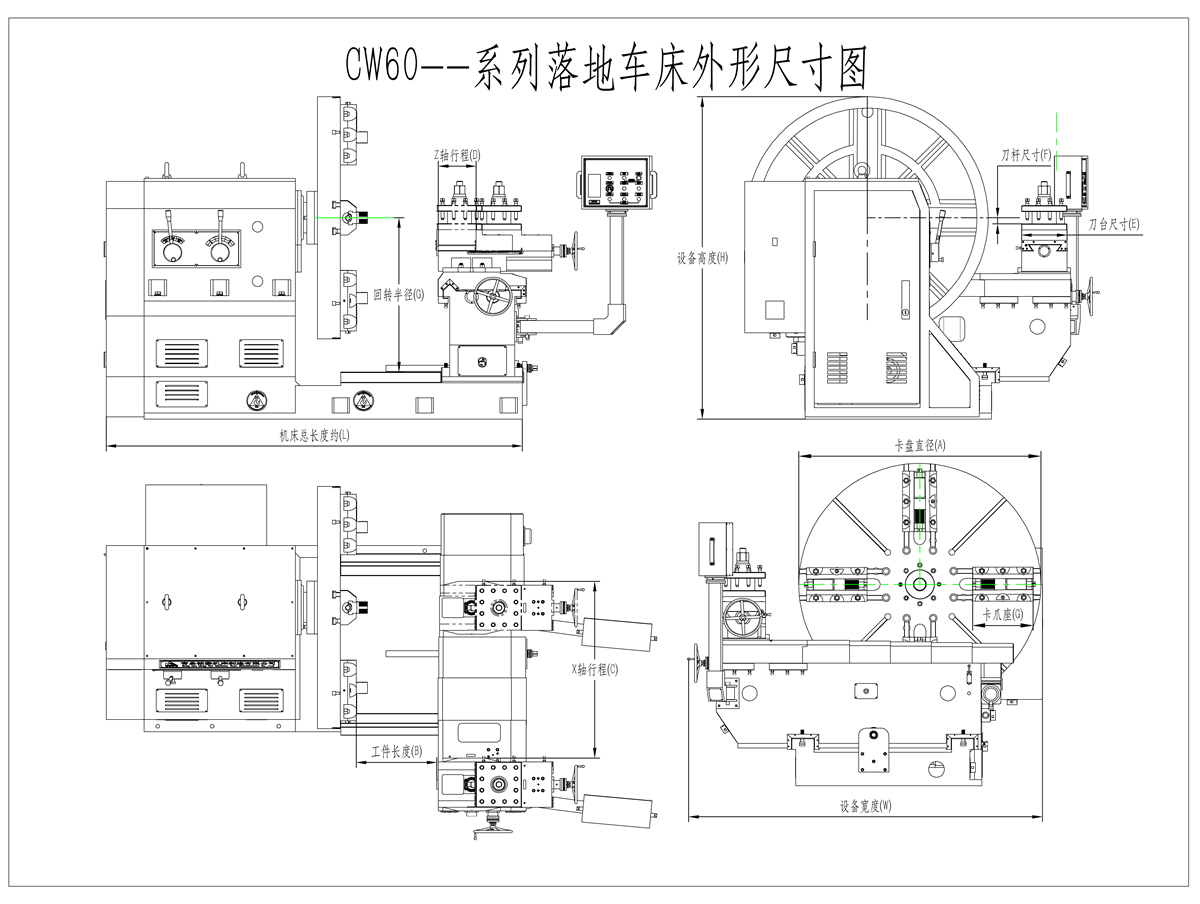

外型尺寸

CW60--系列落地车床选型尺寸表

名称/型号	单位/符号	CW6016	CW6018	CW6020	CW6025	CW6030
			基本参数
生产品牌		铭泰机床	铭泰机床	铭泰机床	铭泰机床	铭泰机床
回转直径G*2	mm	φ1600mm	φ1800mm	φ2000mm	φ2500mm	φ3000mm
卡盘直径A	mm	φ1250mm	φ14000mm	φ1600m	φ2000mm	φ2500mm
卡爪座长度G	mm	400mm	400mm	500m	500mm	500mm
工件长度B	mm	500mm	500mm	500mm	750mm	1000mm
工件重量	T	2T	2T	3T	3T	3T
主轴直径	mm	190mm	190mm	190mm	220mm	260mm
主轴级数	级	6级	6级	6级	3级	3级
主轴转速	r/min	14~108r/min	14~108r/min	13~86r/min	4~106r/min	4~106r/min
X轴行程C	mm	800mm	900mm	1000mm	1250mm	1500mm
Z轴行程D	mm	350mm	350mm	350mm	350mm	350mm
X轴快速	mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min	2500mm/min
Z轴快速	mm/min	2000mm/min	2000mm/min	2000mm/min	2000mm/min	2000mm/min
刀台尺寸E	mm	300*300mm	300*300mm	300*300mm	300*300mm	300*300mm
刀杆尺寸F	mm	40*40mm	40*40mm	40*40mm	0*40mm4	40*40mm
进给级数	级	二十级	二十级	二十级	二十级	二十级
			电机参数
主电机功率	KW	11KW	11KW	15KW	18.5KW	22KW
进给电机功率	KW	2.3KW	2.3KW	2.3KW	2.3KW	2.3KW
润滑电机功率	KW	0.37KW	0.37KW	0.37KW	0.55KW	0.55KW
			精度参数
机床圆柱度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
机床平面度	mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
		0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm	0.03/300mm
机床粗糙度	Ra	Ra3.2	Ra3.2	Ra3.2	Ra3.2	Ra3.2
外形尺寸LWH	mm	约280018501800mm	约280019501900mm	约280020002000mm	约325026502650mm	约350033003200mm
机床重量	T	约6T	约6.5T	约8T	约12.5T	约15T

参数尺寸

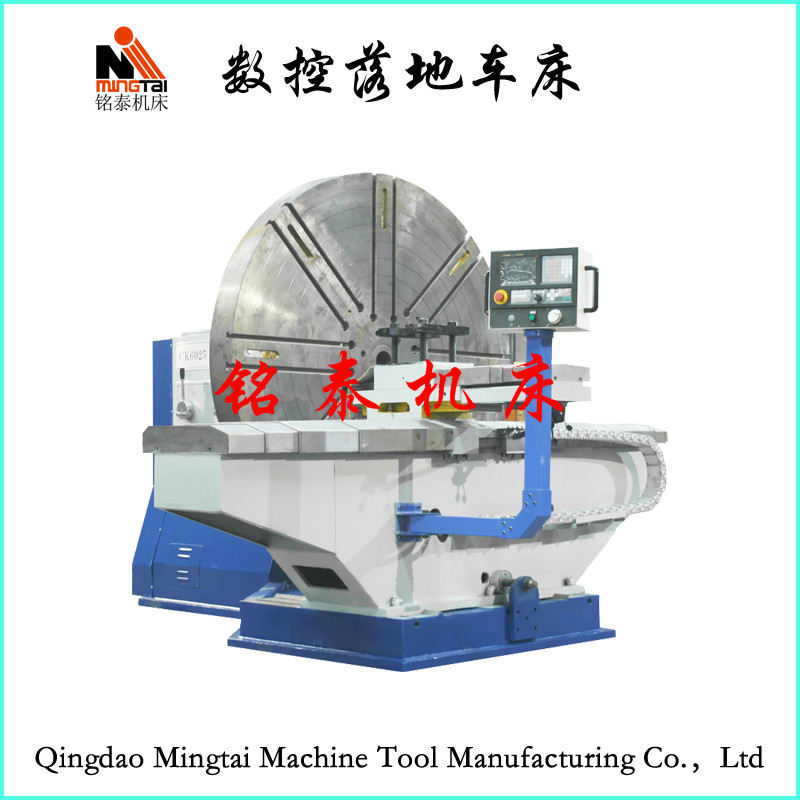

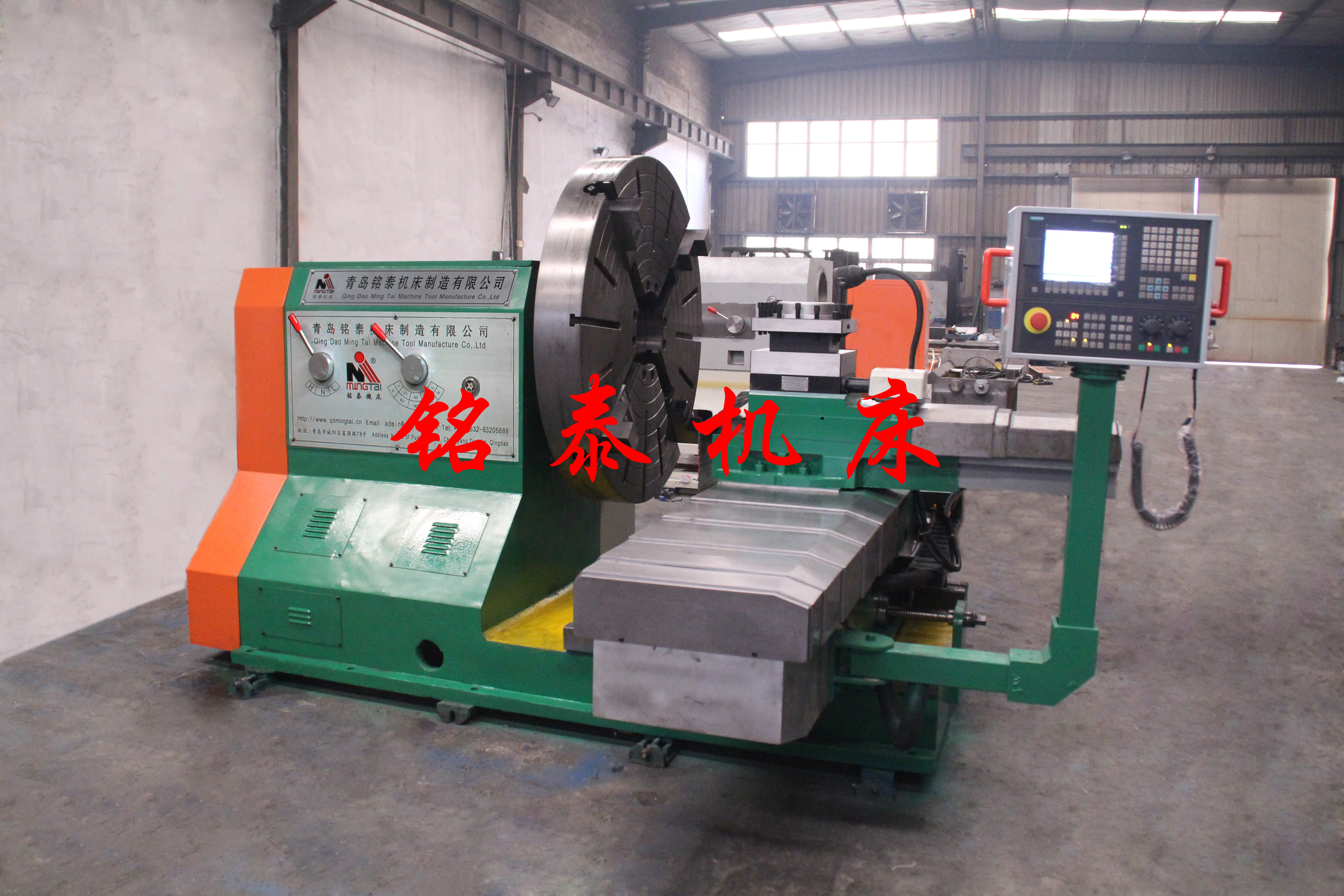

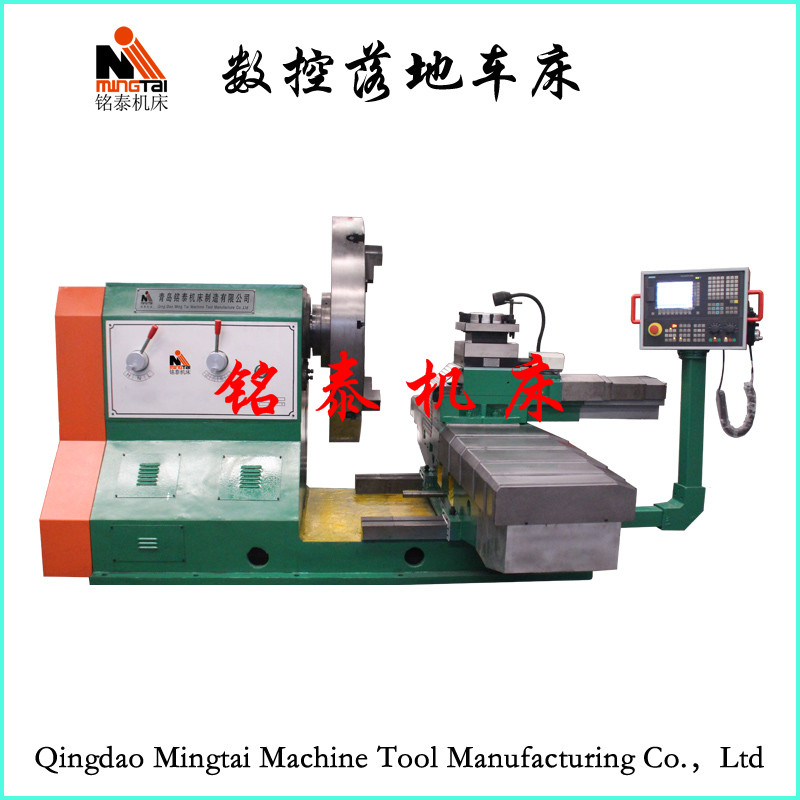

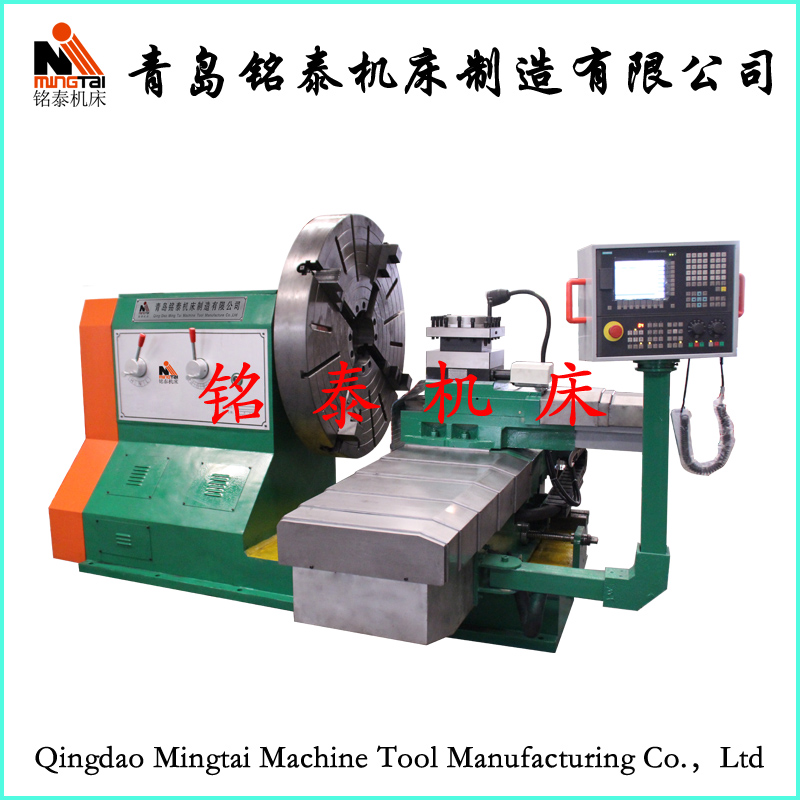

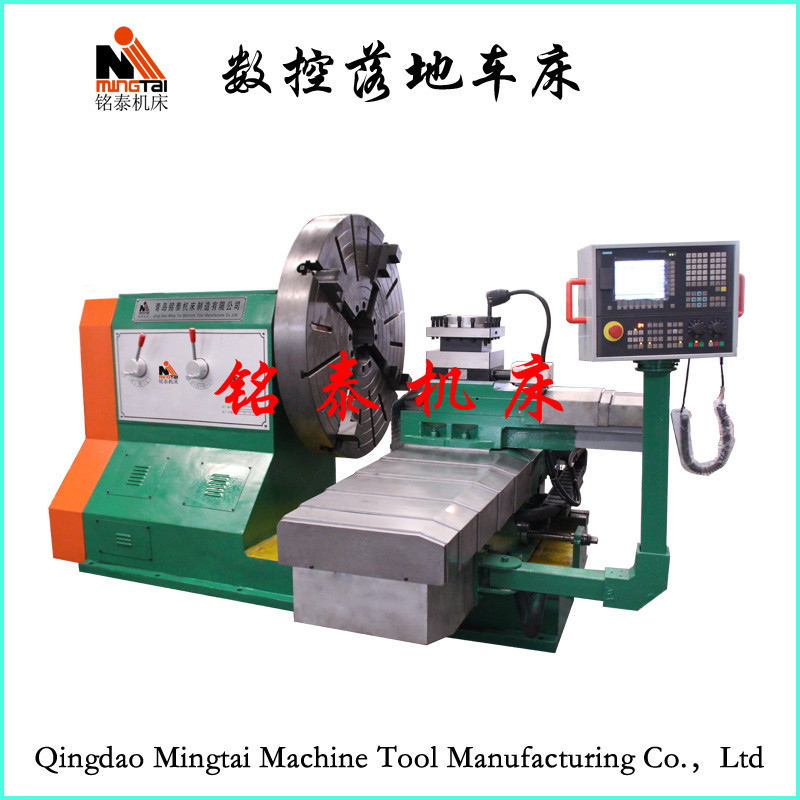

产品实拍
